Консольные и консольные моноблочные
насосы типа К и КМ
Консольные насосы типа К и КМ - это центробежные, одноступенчатые
электронасосы с горизонтальным осевым подводом жидкости к рабочему
колесу.

Насос КМ - внешний вид
Предназначены для перекачивания в стационарных
условиях чистой воды (кроме морской) с рН = 6-9, температурой от 0
до 85°С (при использовании двойного сальникового уплотнения с
подачей в него затворной воды - до 105°С) и других жидкостей,
сходных с водой по плотности, вязкости и химической активности,
содержащих твердые включения по объему не более 0,1% и размером до
0,2 мм.
Используются в системах водоснабжения и отопления городского
коммунального хозяйства, для орошения, ирригации и осушения.
Варианты исполнения:
К - центробежные горизонтальные консольные, одноступенчатые насосы
выполнены с опорой на корпусе и на стойке; насос и электродвигатель
смонтированы на общей раме; привод от электродвигателя - через
упругую муфту.
КМ - консольные моноблочные насосы с односторонним подводом жидкости
к рабочему колесу закрытого типа, рабочее колесо насажено
непосредственно на удлиненный конец вала специального асинхронного
двигателя.

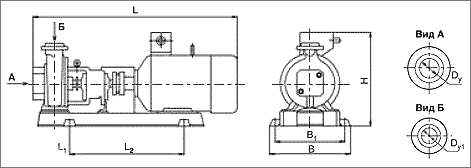

Схема насоса марки КМ

Условные обозначения:
L - длина насосного агрегата.
B - ширина насосного агрегата.
H - высота насосного агрегата.
L1 - фундаментальный присоединительный размер.
B1 - фундаментальный присоединительный размер.
Dy - внутренний диаметр всасывающего патрубка.
Dy1- внутренний диаметр напорного патрубка
Габаритные и присоединительные размеры, мм
Марка насоса |
L |
B |
H |
L1 |
L2 |
L3 |
L4 |
B1 |
Dy |
Dy1 |
КМ50-32-125 |
500 |
200 |
250 |
100 |
50 |
109,5 |
70 |
125 |
50 |
32 |
КМ65-50-160 |
578 |
320 |
330 |
140 |
63 |
131,5 |
70 |
190 |
65 |
50 |
КМ80-50-200 |
730 |
384 |
485 |
178 |
108 |
158 |
70 |
212 |
80 |
50 |
КМ100-80-160 |
790 |
350 |
420 |
178 |
108 |
145 |
95 |
212 |
100 |
80 |
КМ100-65-200 |
865 |
400 |
440 |
241 |
121 |
145 |
95 |
250 |
100 |
65 |
КМ150-125-250 |
870 |
370 |
705 |
210 |
108 |
135 |
120 |
315 |
150 |
125 |
Установка и эксплуатация:
Консольные и консольные
моноблочные насосы нельзя устанавливать и эксплуатировать во взрыво
и пожароопасных производствах и использовать их для перекачивания
горючих и легковоспламеняющихся жидкостей, а также размещать в жилых
зданиях (кроме насосов типа КМП).
Эксплуатация электронасоса на большей подаче, чем в рабочей
части характеристики, не допускается из-за чрезмерного увеличения
нагрузки двигателя и резкого ухудшения всасывающей способности
электронасоса.
Ограничения применения насосов типа К, КМ:
- не применяется перекачка горючих и легковоспламеняющихся
жидкостей;
- не допускается установка насоса в жилых зданиях;
- не допускается использование насоса в пожароопасных и
взрывоопасных производствах.
Пример условного обозначения электронасоса: КМ
50-32-125-1,5/2-5-У2, где:
К - консольный
М - моноблочный
50 - номинальный диаметр всасывающего патрубка, мм
32 - номинальный диаметр нагнетательного патрубка, мм
125 - номинальный диаметр рабочего колеса, мм
материал проточной части насоса, чугун
1,5 - мощность электродвигателя, (кВт)
2 - индекс частоты вращения электродвигателя (число полюсов),
2900 об/мин
- электродвигатель общепромышленного исполнения
5 - торцовое уплотнение вала (одинарное)
У2 - климатическое исполнение
Технические характеристики
Марка насоса |
Подача, м3/час |
Напор, м |
Двигатель |
Габариты, мм |
Масса, кг |
мощн. |
обор. |
К8/18 |
8 |
18 |
2,2 |
2,2 |
764х257х323 |
60 |
КМ50-32-125 |
12,5 |
20 |
2,2 |
2,2 |
500х200х250 |
47 |
К50-32-125 |
12,5 |
20 |
2,2 |
2,2 |
765х465х360 |
85 |
К50-32-125а |
11,5 |
17 |
1,5 |
1,5 |
765х465х360 |
80 |
К65-50-125 |
25 |
20 |
3 |
3 |
730х368х325 |
100 |
К20/30 |
20 |
30 |
4 |
4 |
827х299х332 |
78 |
К65-50-160 |
25 |
32 |
5,5 |
5,5 |
925х408х338 |
110 |
КМ65-50-160 |
25 |
32 |
5,5 |
5,5 |
578х320х330 |
78 |
К45/30 |
45 |
30 |
7,5 |
7,5 |
1030х332х413 |
126 |
К45/30а |
35 |
22,5 |
5,5 |
5,5 |
973х333х380 |
125 |
К80-65-160 |
50 |
32 |
7,5 |
7,5 |
925х427х395 |
145 |
КМ80-65-160 |
50 |
32 |
7,5 |
7,5 |
683х320х380 |
82 |
КМ80-65-160а |
45 |
40 |
7,5 |
7,5 |
825х358х360 |
195 |
К80-50-200 |
50 |
50 |
15 |
15 |
1120х458х455 |
250 |
К80-50-200а |
45 |
40 |
11 |
11 |
990х428х425 |
185 |
КМ80-50-200 |
50 |
50 |
15 |
15 |
730х384х485 |
194 |
КМ80-50-200а |
45 |
40 |
15 |
15 |
825х358х360 |
195 |
К90/20 |
90 |
20 |
7,5 |
7,5 |
1030х332х413 |
135 |
К90/20а |
70 |
18,2 |
5,5 |
5,5 |
973х333х380 |
135 |
К90/35 |
90 |
35 |
15 |
15 |
1390х505х565 |
330 |
К90/35а |
85 |
32 |
11 |
11 |
1295х485х500 |
265 |
К100-80-160 |
100 |
32 |
15 |
15 |
1235х458х455 |
275 |
К100-80-160а |
90 |
26 |
11 |
11 |
1106х458х425 |
210 |
КМ100-80-160 |
100 |
32 |
15 |
15 |
790х350х420 |
182 |
КМ100-80-160а |
90 |
26 |
15 |
15 |
824х350х360 |
197 |
К100-65-200 |
100 |
50 |
22 |
22 |
1290х498х510 |
350 |
К100-65-200а |
90 |
40 |
18,5 |
18,5 |
1290х498х475 |
275 |
КМ100-65-200 |
100 |
50 |
30 |
30 |
865х400х440 |
226 |
КМ100-65-200а |
90 |
40 |
30 |
30 |
850х400х405 |
260 |
К90/85 |
90 |
85 |
45 |
45 |
1535х575х630 |
520 |
К90/85а |
85 |
76 |
37 |
37 |
1510х575х630 |
495 |
К100-65-250 |
100 |
80 |
45 |
45 |
1390х568х605 |
485 |
К100-65-250а |
90 |
67 |
37 |
37 |
1390х568х605 |
435 |
К150-125-250 |
200 |
20 |
18.5 |
18.5 |
1325х475х455 |
410 |
К150-125-250а |
180 |
16 |
15 |
15 |
1305х475х455 |
355 |
КМ150-125-250 |
200 |
20 |
18,5 |
18,5 |
870х370х705 |
265 |
К160/30 |
160 |
30 |
30 |
30 |
1515х515х555 |
420 |
К150-125-315 |
200 |
32 |
30 |
30 |
1375х540х610 |
422 |
К150-125-315а |
180 |
26 |
22 |
22 |
1325х540х610 |
430 |
К200-150-250 |
315 |
20 |
30 |
30 |
1355х540х610 |
422 |
К200-150-250а |
290 |
17 |
22 |
22 |
1325х540х610 |
440 |
К290/30 |
290 |
30 |
37 |
37 |
1645х575х630 |
550 |
К290/ЗОа |
250 |
24 |
30 |
30 |
1555х515х585 |
460 |
К200-150-315 |
315 |
32 |
45 |
45 |
1665х600х720 |
530 |
К200-150-315а |
290 |
26 |
37 |
37 |
1625х600х720 |
615 |
