Сетевые центробежные насосы типа СЦН

Насос СЦН - внешний вид

Насосы СЦН 2500/180-8, СЦН 1250/140-11, СЦН 1250/70-11 предназначены для перекачивания горячей воды температурой до 180oС. По размерам и характеристикам идентичны насосам типа СЭ.

Производительность 1250 и 250 м3/ч.

Применяются на ТЭЦ, ГРЭС, крупных водогрейных котельных.

Сетевые насосы стационарные, электроприводные. Вид климатического исполнения насосов УХЛ4 по ГОСТ 15150-69.

В насосе СЦН 2500/180-8 применены подшипники скольжения, смазывание которых осуществляет циркулярная смазочная система непрерывного действия.

В насосах СЦН 1250/140-11 и СЦН 1250/70-11использованы подшипники качения, смазывание которых осуществляет циркуляционная смазочная система непрерывного действия.

Смазочным материалом в сетевых насосах должно служить масло турбинное Тп-22Б по ТУ 38.401-58-48-92. Заменители - масла турбинные Тп-22С по ТУ 38.101821-83 и Тп-30 по ГОСТ 9972-74.

Насосы СЦН имеют торцовые уплотнения, что обеспечивает высокую герметичность и работу при высоких температурах перекачиваемой среды.

Технические характеристики:

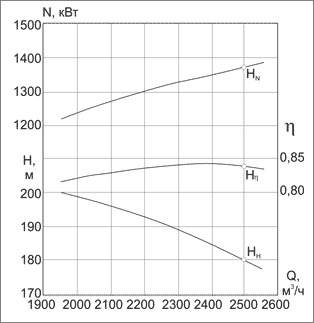

Гидродинамические характеристики СЦН 2500/180-8

Гидродинамические характеристики насоса СЦН 2500/180-8 приведены при следующих начальных условиях:
P = 785 КПа
t = 120 °C
p = 944 кг/м3
допускаемый кавигационный запас - 24 м

Гидродинамические характеристики СЦН 2500/180-8

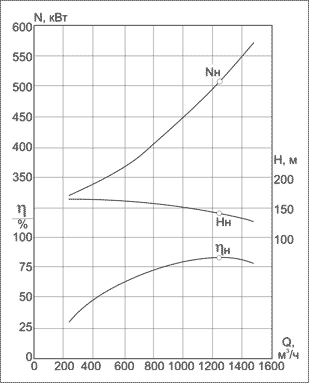

Гидродинамические характеристики СЦН 1250/140-11

Гидродинамические характеристики насоса СЦН 1250/140-11 приведены при следующих начальных условиях:
P = 1079 КПа
t = 180 °C
p = 888 кг/м³
допускаемый кавигационный запас - 7,5 м

Гидродинамические характеристики СЦН 1250/140-11
