Насосы котлов-утилизаторов (НКУ)
Насосы для котлов-утилизаторов типа "НКУ" -
центробежные, горизонтальные, консольные, одноступенчатые насосы,
предназначенные для обеспечения принудительной циркуляции конденсата
в змеевиковых котлах-утилизаторах.
Насос НКУ - внешний вид
Отличительной особенностью насосов для
котлов-утилизаторов является способность выдерживать высокое
давление на входе. Температура перекачиваемой жидкости до 255°С для
насосов НКУ-250 и до 265°С для насосов НКУ630-80.
Насос с односторонним подводом жидкости к рабочему колесу. Рабочее
колесо выполнено из двух дисков, соединенных лопатками; передний
диск - с входным отверстием.
Насос состоит из приводной и проточной частей. Приводная часть
состоит из опорного кронштейна, в котором на подшипниках установлен
вал насоса. Подшипники закрыты крышками. Проточная часть состоит из
спирального корпуса, который крепится к фланцу опорного кронштейна,
рабочего колеса, насаженного на конец вала, и всасывающего патрубка,
присоединенного к спиральному корпусу. Материал деталей проточной
части - сталь и серый чугун. Уплотнение вала насоса - двойной мягкий
сальник.

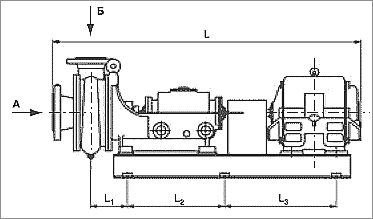

Насос НКУ - схема
Условные обозначения:
L - длина насосного агрегата.
B - ширина насосного агрегата.
H - высота насосного агрегата.
L1 - фундаментальный присоединительный размер.
B1 - фундаментальный присоединительный размер.
Dy - внутренний диаметр всасывающего патрубка.
Dy1- внутренний диаметр напорного патрубка.
Габаритные и присоединительные размеры, мм
|
Марка насоса |
L |
B |
H |
L1 |
L2 |
L3 |
B1 |
Dy |
Dy1 |
| НКу-90 |
1900 |
506 |
760 |
230 |
610 |
610 |
440 |
150 |
80 |
| НКу-140 |
2070 |
566 |
880 |
213 |
650 |
650 |
440 |
150 |
100 |
| НКу-140М |
2100 |
536 |
880 |
213 |
650 |
650 |
440 |
150 |
100 |
| НКу-140Ма |
1950 |
536 |
880 |
220 |
610 |
610 |
440 |
150 |
100 |
| НКу-250 |
2140 |
578 |
880 |
224 |
650 |
650 |
440 |
200 |
125 |
Насосы для котлов-утилизаторов имеют следующее
условное обозначение:
НКУ-140М-УХЛ4, где
НКУ - тип насоса (насос котла-утилизатора);
140 - подача, м3/ч;
М - модернизированный;
УХЛ - климатическое исполнение;
4 - категория размещения агрегата при эксплуатации.
Тот же насос с обточкой рабочего колеса имеет обозначение:
НКУ-140М-а-УХЛ4, где
а - обточка рабочего колеса насоса.
Технические характеристики:
|
Марка насоса |
Подача, м3/час |
Напор, м |
Двигатель |
Габариты, мм |
Масса, кг |
|
мощн. |
обор. |
| НКУ-90 |
90 |
38 |
22 |
1500 |
1900х566х760 |
675 |
| НКУ-140 |
140 |
49 |
45 |
1500 |
2100х536х880 |
870 |
| НКУ-140М |
140 |
49 |
45 |
1500 |
2100х536х880 |
970 |
| НКУ-250 |
250 |
32 |
45 |
1500 |
2140х578х880 |
975 |
