Теплообменники водяные.
Водоводяные теплообменники предназначены
для нагрева химически очищенной воды за счет использования тепла
продувочной воды котлов тепловых электростанций и котельных.
Теплообменники могут также
использоваться для нагрева воды на теплоразборных пунктах (отопление
помещений, нагрев воды в бассейнах, душевых и т.п.).
Теплообменники водоводяные
изготавливаются в соответствии с Правилами на сосуды органов
Госгортехнадзора, но регистрации в них не подлежат.
Технические характеристики
| Наименование показателя |
Тип теплообменника |
| Q=80-240 |
Q=400 |
| Поверхность теплообмена, м2 |
21 |
31,2 |
Параметры греющей воды:
- расход, т/ч
- давление, МПа (кгс/см2)
- температура на входе, °C
- температура на выходе, °C |
50
0,12 (1,2)
104
60 |
80
0,12 (1,2)
104
60 |
| Максимальная температура греющей воды, °С |
160 |
160 |
| Максимальное давление греющей воды, МПа (кгс/см2) |
0,78 (8) |
0,78 (8) |
Параметры нагреваемой воды:
- расход, т/ч
- давление, МПа (кгс/см2)
- температура на входе, °C
- температура на выходе, °C |
240
0,78 (8)
40
48 |
400
0,78 (8)
40
48 |
| Максимальное давление нагреваемой воды, МПа (кгс/см2) |
0,78 (8) |
0,78 (8) |
Габариты, мм
- диаметр корпуса
- длина |
478
2065 |
478
2665 |
Водо-водяные теплообменники общего
назначения изготовляются на массовые расходы нагреваемой воды 5-10,
20-40 т/ч.
Аппараты используются, например, для подогрева
подаваемой на фильтры химводоочистки воды за счет использования тепла
продувочной воды и других горячих дренажей. В отдельных случаях они
также используются для нагрева сетевой воды в небольших по мощности
системах теплоснабжения.

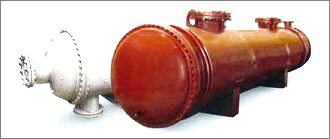

Теплообменники представляют собой горизонтальный
аппарат с жестким закреплением трубных досок. Основными его узлами
являются корпус, трубный пучок, две водяные камеры - распределительная и
поворотная.
Корпус выполнен из листового проката или катаной трубы
(сталь 20 и ВМСт.3). По торцам корпуса приварены трубные решетки. В
корпусе установлены горизонтальная и вертикальная перегородки, которые
расположены между передней и задней трубными решетками и образуют четыре
хода воды в межтрубном пространстве. Трубный пучок состоит из прямых
латунных трубок (марки ЛО-70-1), концы трубок развальцованы в трубных
досках.
Водяные камеры состоят из эллиптического (плоского)
днища, обечайки, плоского фланца и перегородок. Передняя
распределительная камера имеет входной и выходной патрубки для воды.
Камера крепится болтами к трубной решетке.
Теплообменники устанавливаются на фундамент на двух
приваренных к аппарату опорах. Передняя опора неподвижно крепится
фундаментными болтами, задняя имеет овальные (вдоль продольной оси
аппарата) отверстия для компенсации тепловых расширений аппарата. Болты
крепления задней подвижной опоры при монтаже плотно не затягиваются.
Схема движения теплоносителей - противоточная. Греющая
вода поступает в корпус, омывает наружную поверхность трубок, отдавая
нагреваемой воде теплоту, и отводится из корпуса.
Нормальная работа теплообменника зависит от надежности
уплотнений и чистоты теплообменных поверхностей. При нарушении плотности
соединения труб с трубной доской их следует довальцевать или заменить
новыми. Снижение температуры нагреваемой воды при нормальных условиях
работы свидетельствует о необходимости очистки поверхностей трубок от
загрязнений. Очистку производят химическим и механическим способами. При
отключении аппарата на длительный срок воду из трубного и межтрубного
пространства удаляют. При обнаружении повреждений трубок аппарат
отключают, снимают фланцы водяных камер и дефектные трубки глушат
пробками, имеющими небольшую конусность. При наличии более 10%
заглушенных трубок их заменяют новыми.
Техническая характеристика водяных теплообменников
на расход 5-10, 20-40 т/ч
| Наименование показателя |
Расход нагреваемой воды в расчетном режиме,
т/ч |
| 5-10 |
20-40 |
| Поверхность теплообмена, м2 |
1,6 |
5,0 |
Рабочие параметры по греющей воде:
- давление, МПа (кгс/см2)
- температура на входе, °С
- температура на выходе, °С
по нагреваемой воде:
- давление, МПа (кгс/см2)
- температура на входе, °С
- температура на выходе, °С |
1,2 (12)
104,2
60
0,8 (8)
40
48 |
1,2 (12)
104,2
60
0,8 (8)
40
48 |
| Пробное гидравлическое давление в трубном и межтрубном
пространствах, МПа (кгс/см2) |
1,0 (10) |
1,0 (10) |
Массовый расход воды в расчетном режиме, т/ч:
- греющей
- нагреваемой |
2,5
10 |
10
40 |
| Число ходов воды в трубной системе: |
4 |
4 |
Размер трубки, мм:
- диаметр
- толщина стенок
- длина |
16
1
1700 |
16
1
1400 |
| Количество трубок: |
40 |
84 |
Масса теплообменника, т:
- без воды
- заполненного водой |
0,130
0,197 |
0,275
0,388 |
